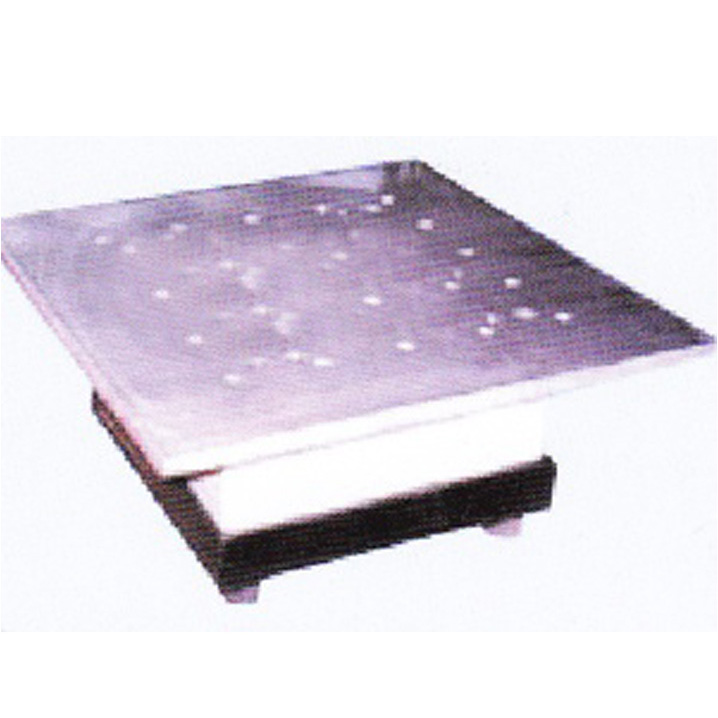

振动台｜垂直式零件整列振动平台
产品概述
振动台是垂直方向激振的零件整列设备，核心振动系统由线圈与弹簧片组成，以垂直上下振动为主。台面定盘可按照零件外形、尺寸加工专属定位槽，依靠垂直振动让工件自动落入定位槽，完成零件规整排布、定向整理，方便后续机械手拾取或者下道工序上料。常作为独立整列工位，也可配套振动盘、线性送料系统使用。
工作原理
线圈通电激振，配合弹簧片构成共振系统，驱动台面产生稳定的垂直往复振动。放置在台面上的零件在持续上下微振作用下不断翻转、位移，逐步落入预先加工好的定位槽内，实现自动规整、定向排布。待零件完成定位，设备可停止振动，供取放机构抓取工件。
核心特点
- 垂直振动模式：主要为上下振动，区别于振动盘螺旋输送，适合零件整列定位
- 定制化定位槽：台面定盘可根据工件外形加工定位槽，适配各类异形、精密零件
- 整列效果稳定：依靠振动实现零件自动归位，提升取料一致性
- 结构简洁易调试：线圈 + 弹簧片振动系统，振幅可调，调试便捷
- 可搭配传感控制：加装传感器，实现缺料启动、满料停止的自动循环
- 材质可选：台面可选用铝、工程塑料，也可喷涂 PU 胶，减少工件磕碰划伤
适用场景
精密电子元件、小型塑胶件、五金小件的零件整列、定向定位；对接机械手、视觉检测、自动化装配工位。
具体型号和参数如下：
| 型号 | axa(mm) | b(mm) | c(mm) | dxd(mm) | exe(mm) | 振幅(mm) |
| VT-01 | 300×300 | 120 | 25 | 250×250 | 230×230 | 3 |
| VT-02 | 450×450 | 158 | 35 | 300×300 | 280×280 | 4 |
| VT-03 | 700×700 | 200 | 50 | 400×400 | 380×380 | 5 |
